Salut.
Voici quelques photo de notre dernièere animation de mariage.
Quelque soucis avec l'APN, impossible de trouver le bon réglage (debuta,nt va), donc trop poussé les ISO, donc beaucoup de photo bruitées.
Notre matos habituel.
2 scan STAGETECH Leader Scan en HF
2 NICOLS Joe en HF
2 Flower
1 Double Flower
2 Derby
2 Falcon (Prété par ANTELUX)
1 MAF MARTIN ZR33 + Ventilo
12 Barre led (6 Pour la soirée et 6 Pour la déco) donc 6 en HF (Les autre est en cours, mais beaucoup a mofifier, j'ai déjà fait les fausceaux de fils pour les arrivées et redépart en PowerCon).
1 Dragonne HF, pour la table de la boite a sous sous
1 longuer de LedStrip (Prété par Laurent, merci a lui)
1 quinzaine de boite a ambre
6 Dimmer SHOWTEC 1 voie donc 4 en HF
LJ
1 Eméteur HF
2 TOTEMS
2 Embases louuuuuuuuuuuuurde
2 Embases légères hautes
Le son était a la salle.
4 paire d'enceinte au plafond de chez AUDIPHONY
2 sub de chez AUDIPHONY
2 Ampli pour les "têtes"
1 Ampli pour les sub.
Trés bon son, limité avec un bon limiteur, impossible de pousser, mais cela ne me dérange pas, au moins je ne fait pas de futur sourd et mais quel plaisir de ne pas a avoir a monter et démonter cela, un bon gaine de temps.
Merci pour l'aide de Laurent.
Salutations, G'Claire
Sat 24 Sep 11 @ 5:33 am
Mon matos.
1 LJ
1 Console STAGETECH controle 8
1 Emetteur ELECTROCONCEPT
1 Pont de 4 M
2 Totem
2 Derby
2 Fantaisy
1 Double Flower
3 Scan STAGETECH 2 LeaderScan HF et 1 LeaderScan Roto HF
2 NICOLS Joe HSD HF
6 Barres Led HF ELECTROCONCEPT
2 MGE de ANTELUX, merci a lui.
12 Boites à AMBRE.
1 MAF MARTIN ZR33 + Mandrillo
Mon 18 Apr 11 @ 2:17 pm
Salut.
Je vous passe les détail du démontage, car pas eu le temps de prendre les photos.
10) Cablage du toron sur la carte :
20) Mise en place des fixations du module Wireless :
30) Mise en place du module Wireless :
40) Cablage de la rallonge d'antenne :
50) vue de l'antenne :
60) La led témoin de présence HF :
Salutatins, G'Claire
Sun 03 Apr 11 @ 1:27 pm
NICOLS Joe 250 HSD
1) Vue de l'ensemble de la tête :
2) Démontage du capot de la tête :
3) Capot de la tête démontée :
4) Dépose du bloc moteur :
5) Dépose de la carte mère :
6) Préparation du toron :
7) Cablage du toron sur le drivers, coté soudures :
8) Réintégration de la carte mère cablée :
9) Vue du bloc moteur :
10) Mise en place des entretoises sur le module Wireless :
11) Intégration de l'ensemble module wireless sur le bloc moteur :
11) Connection du connecteur sur le module Wireless :
Désolé il me manque les photos de la mécanique, mais effacées par mégarde.
Sun 03 Apr 11 @ 1:26 pm
1) Démontage du capot de la tête.
2) Désolidarisation du corps du scan et de la tête, en dévissant les 8 vis autour.
3) Démontage du capot du corps du scan, afin d'avoir accés aux vis qui tiennent la plaque sur le capot de la tête.
4) Dévissage des 4 vis qui tiennet le capot de la tête.
5) Acces aux cartes électroniques, démontages de la carte.
6) Cablage du torons sur le drivers coté soudures.
7) Percages des trous pour fixation du récepteur et passage de l'antenne :
8) Mise en place du clip de bloquage de l'antenne :
9) Mise en place des entretoises sur le récepteur :
10) Mise en place du module sur le support :
11) Mise en place de l'antenne :
12) Découpe pour le passage du toron :
13) Mise en place de la carte mère et collage du toron :
Sun 03 Apr 11 @ 1:18 pm
Encore une nouvelle machine de HFisée (Les pauvres on leur mènent la vie dur a nos bébette), enfin celle -la n'est pas a moi, hihi.
10-Cablage des fils
20-Vue d'ensemble du toron
30-Mise en place module Wireless et de son antenne externe articulée
40-Vue de la face arrière de l'antenne et de son support
Avec bien sur un nouveau drivers : SP 485C
Datasheet : http://docs-europe.electrocomponents.com/webdocs/0d9e/0900766b80d9ec13.pdf
Sun 03 Apr 11 @ 1:17 pm
1) Tracage antenne boule :
2) Tracage trou de fixation gabarit wireless et d'une des fixation du module wireless :
3) Percage trou de l'antenne boule :
4) Percage et fixation de mon 2eme pote (Le gabarit 2) :
5) Percages pour la fixation du module wireless et la visualisation de la led de réception HF :
6) Fixation de l'antenne boule :
7) Mise en place du module wireless :
8) Passage du toron :
9) Recablage du dimmer
Sun 03 Apr 11 @ 12:17 pm
Donc voici le début d'un tuto, qui je me doute ne peu être fait que par des minutieux, mais pour moi s'est celle que je préfère afin de ne pas refaire des bout de cable qui pourraient peut être compromettre le fonctionnement.
I) Préparation de la carte
1) Dépose des deux connecteurs :
2) Percage et chanfrainage, du trou de fixation et point chaud:
3) Cablage des deux connecteurs :
II) Un peu de mécanique :
1) Percage du trou pour la fixation de l'antenne, diamètre 11,00 mm a la place de la vis d'origine :
2) Perçage et chanfrainage trous de fixation et fenêtre led de la carte Wireless a l'aide d'un gabarit :
Il va être mon pote un moment celui la.....
3) Fixation de l'antenne et attache du cable blindé : Elle est pas belle notre 1/2 bouboule wireless?
4) Mise en place Entretoise :
5) Mise en place 2 rondelles epoxy :
6) Mise en place module wireless :
7) Mise en place rondelles epoxy sur module wireless :
8) Serrage définitif du module wireless :
9) Toron Molex :
10) Connexion connecteurs MOLEX et SMA :
11) Connexion des alim :
12) Connexion Input :
13) Visue de la led du module Wireless :
Sun 03 Apr 11 @ 12:12 pm
Et bien aprés plein de déboire pour savoir comment j'allais mettre ce splitteur en HF, et a force de le tourner dans tous les sens, j'ai pu enfin trouver la solution, mais il a fallut faire de la chirurgie électronique, lol..
1) Choix de l'emplacement :
2) Découpe du circuit imprimé pour le passage du connecteur coaxial type SMA 90 °:
3) Mise en place d'un strap pour refaire la laison de masse supprimée par la découpe du circuit imprimé :
4) Mise en place d'une entretoise pour la fixation du module récepteur WIRELESS :
5) Modification de module WIRELESS, changement des connecteurs pour des connecteurs a 90° :
a) Connecteur coaxial type SMA :
B) Connecteur MOLEX 4 Pts :
6) Mise en place du module WIRELESS :
7) Cablage des fils :
8) Détail sur la fixation du module WIRELESS:
9) Vue d'ensemble du montage :
Sun 03 Apr 11 @ 12:07 pm
1) Démontage de la machine :
a) Les deux plaque sous la têtes.
b) Les deux capots avant est arrières
c) La poignée droite quand les XLR sont faces a soi.
d) Déconnecter les deux connecteurs (Afficheurs et DMX)
2) Traçage :
a) Du passage du cable de l'antenne.
b) Du percage de l'antenne boule.
c) Traçage trou pour fixation gabarit et premier trou fixation module.
3) Mise en place de l'antenne :
4) Passage de cable de l'antenne boule :
Les photos toutes finient dés ce soir....... Hihihihi.
5) Percages des trous du modules wirelless avec gabarit spécial MAC 250 Krypton.
a) Le gabarit.
b) La mise en place du gabarit.
Nota 1 : Fixation par l'arrière a l'aide d'une vis M3*8
Nota 2 : Fixation a l'aide de la vis de serrage d'origine de la plaque connecteur
6) Préparation à la fixation et mise en place du module Wireless :
7) Cablage :
Mon choix de la méthode de cablage a été fait en raison d'un SAV Future.
Il faut bien penser que si la machine retourne chez MARTIN pour un SAV, il ne doit pas se poser le problème de démontage des diverses éléments de la machine.
En clair, si MARTIN démonte la machine, tous les élements prévue initialement démontable entièrement le sont.
Si j'avais comme d'habitude soudés les fils sur le PCB, et bien, au SAV chez MARTIN, il aurais fallu dessouder ses fils, et je ne pense pas que cela les amusent et surtout ils ne les auraient peut être même pas remis ou alors facturé en plus.
a) Du DMX 512.
b) De l'alimentation.
Pour la reprise, idem que pour le DMX 512, par soudage sur la PIN.
Entré du toron alimentation vers le connecteur afficheur.
Sortie du toron alimentation vers le connecteur afficheur.
Enfichage des PIN
8) Visualisation de la led de réception HF :
Tue 14 Jul 09 @ 7:53 am
Salut

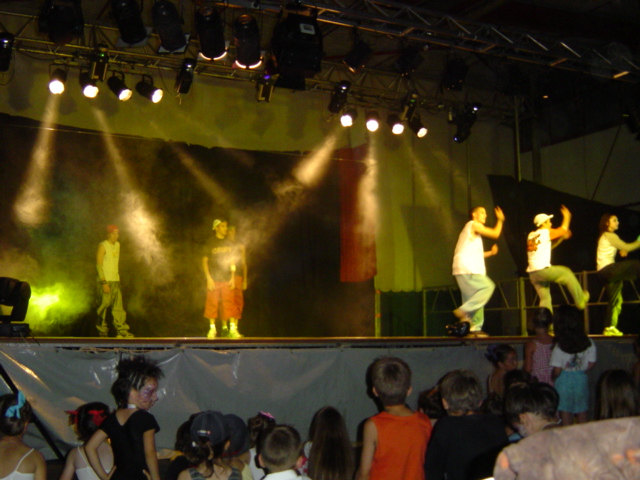

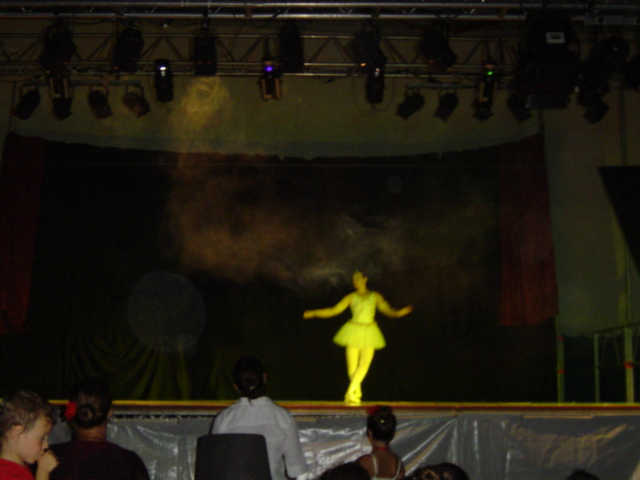

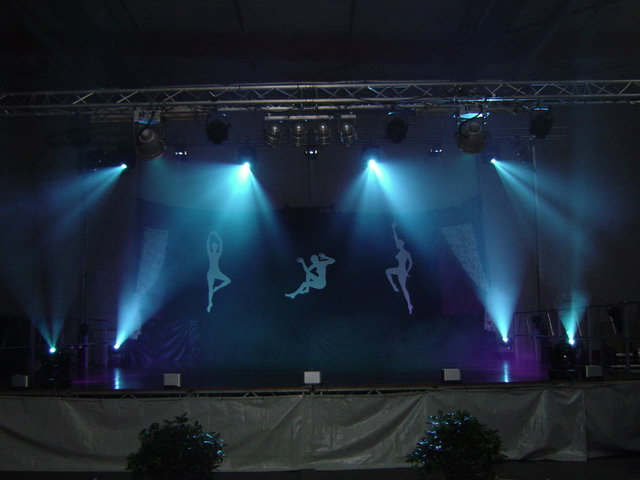

Et oui un nouveau spectacle.

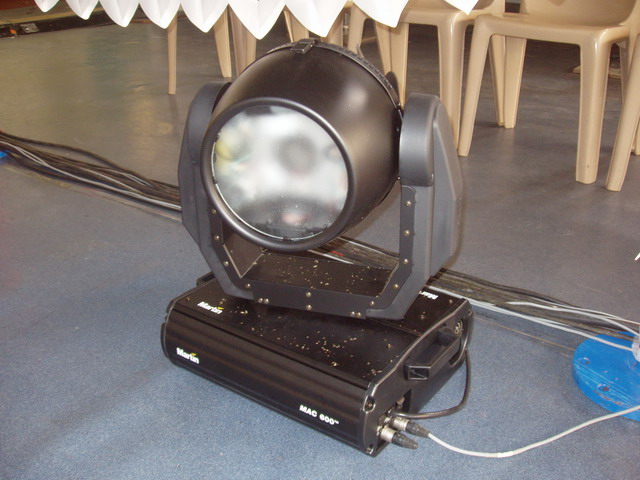

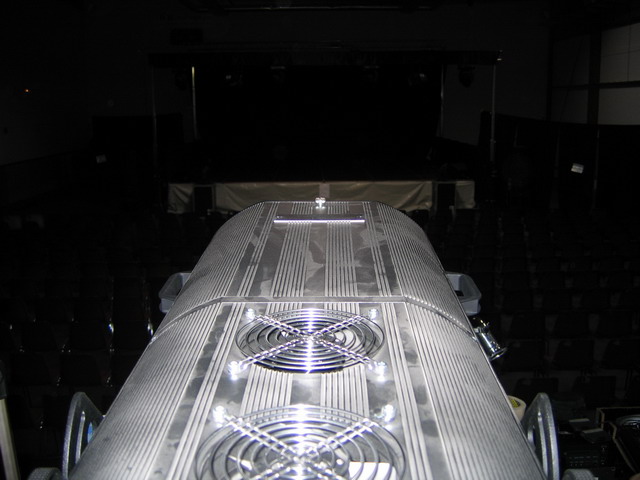

Le matos :

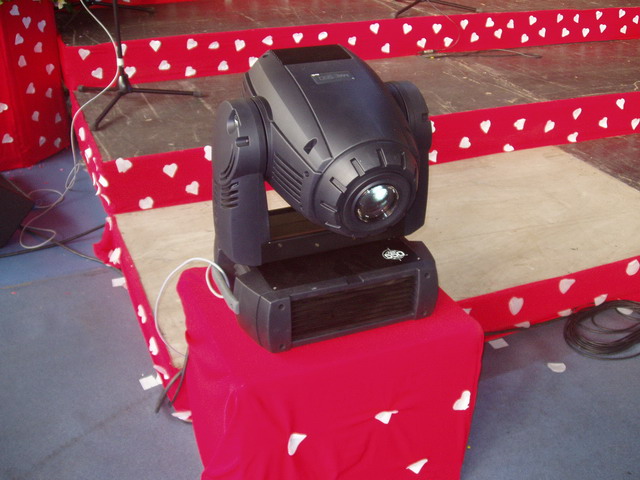

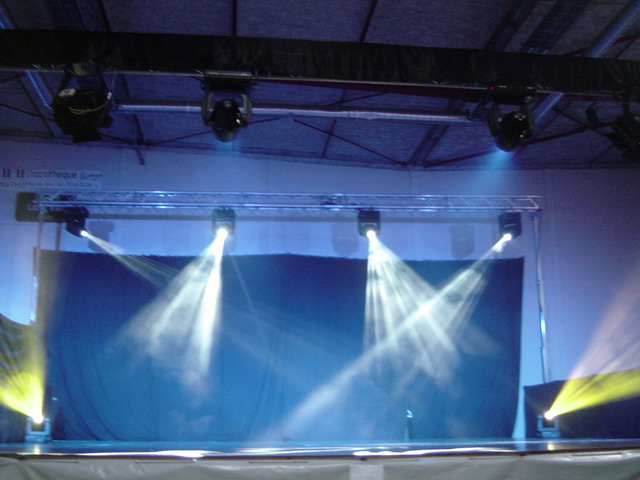

Eclairage :

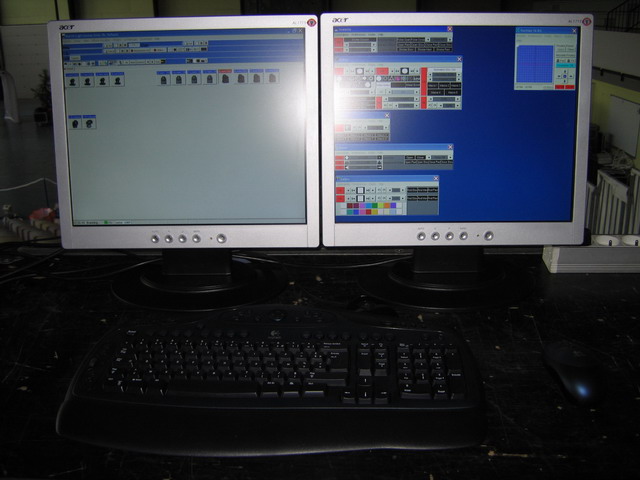

Logiciel + Interface : MARTIN Ligth Jockey II
1 Console trad en In sur Light Jokey
2 Pieds ASD SP2TA pour la face et déco colonne

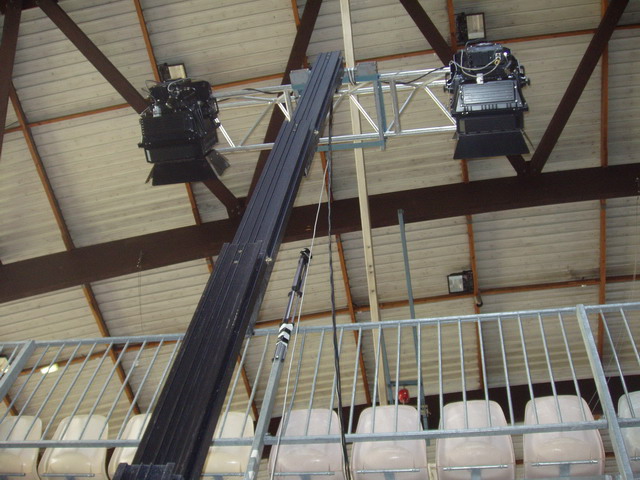

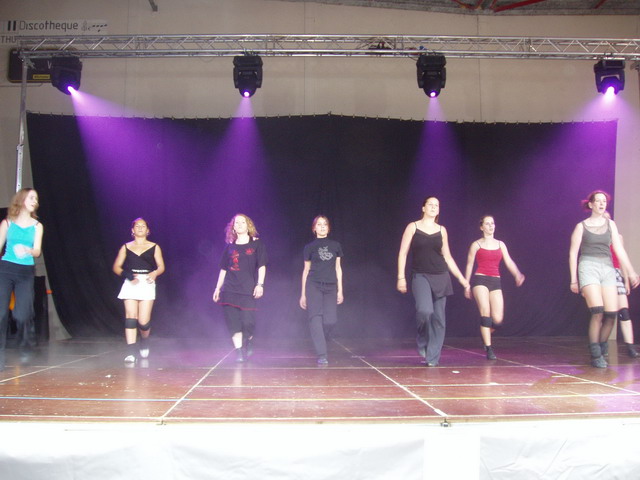

2 Pieds ALP 400 + 10 M de poutre 30*30 pour el contre
1 Machine a fume MARTIN ZR 33 + 2 Mandrilo

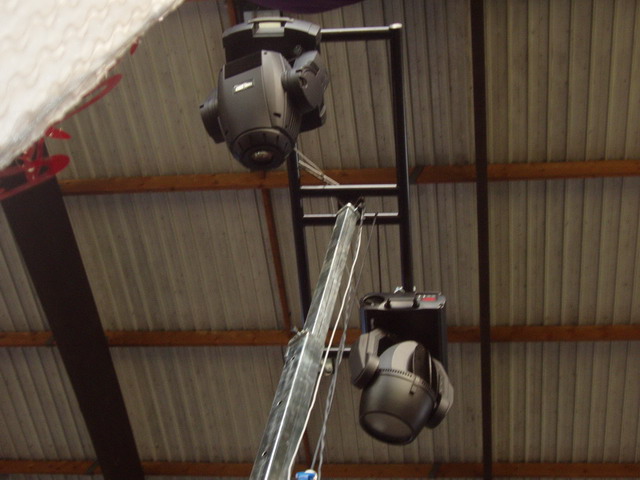

4 Scan CLAY PAKY mini scna HPE
2 Scan STAGETECH Leader Scan 150 HTI
1 Scan STAGETECH Leader Scan Roto 150 HTI
2 Changeurs De Couleur STAR WAY URBANKOLOR
8 PAR 56
4 PC 1 KW
1 Poursuite
Son : Je ferais plus tard.
Sun 05 Nov 06 @ 9:13 pm
Logiciel d'éclairage : MARTIN Light Jokey II
